对BOR，POR和PUC的理解

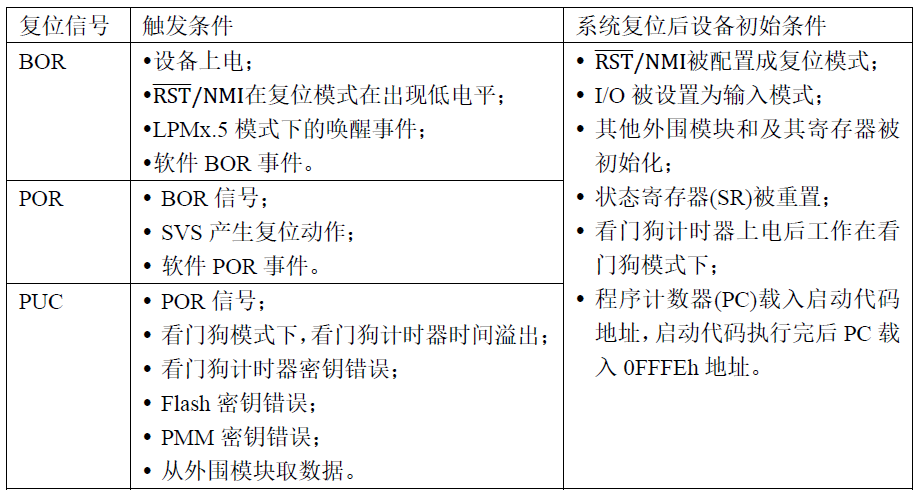

MSP430x5xx有三种复位信号：掉电复位(brownout reset, BOR)、上电 复位(power on reset, POR)和上电清除（power up clear, PUC）。下表列出了三种信号的触发条件和信号产生后设备的初始条件：
表1
在系统完成复位以后，用户软件必须根据应用需求初始化设备：

  • 初始化堆栈指针，一般是写入RAM顶端地址；
  • 根据应用需求初始化看门狗；
  • 根据应用需求配置外围模块。

对BOR的理解

在单片机系统中，一般采用电池或者市电供电。如果采用电池供电，则存在电池电压不断下降的问题；如果采用市电供电，则存在着电压波动和电源干扰的问题。其中，电源电压的不稳定，是造成单片机系统运行混乱甚至死机的重要原因之一。所以，通过BOR电路检测电源的电压， 一旦发现VCC下降到某一个门槛值时，就使单片机及时复位以免系统失控。这个复位状态一直保持到VCC重新上升到门槛值以上之后。

对BOR， POR和PUC之间区别与联系的理解

图1

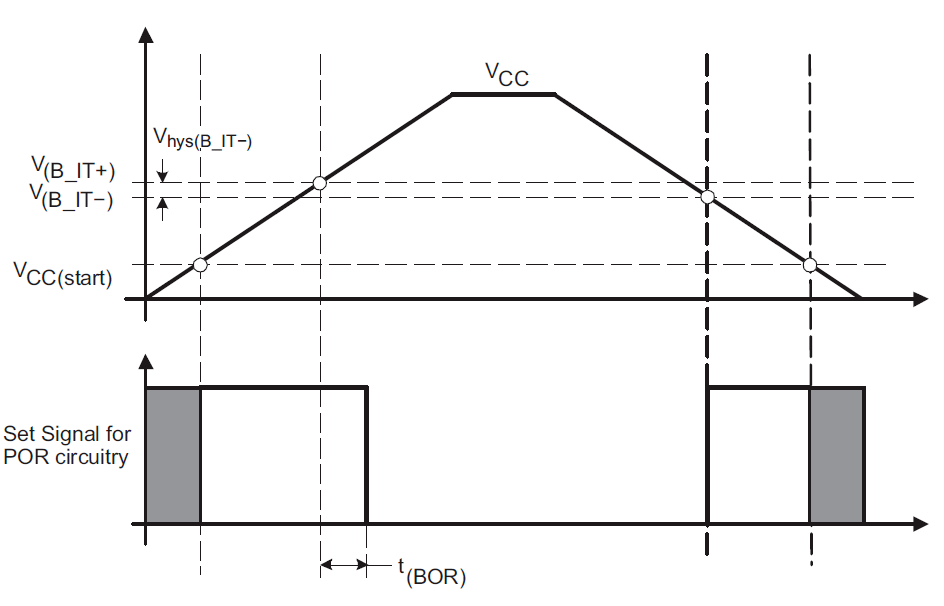

BOR会在芯片上电或者掉电过程中检测电源电压，并产生POR信号，如上图所示。芯片上电过程中，当电源电压VCC超过VCC(start)后BOR电路产生POR信号，直到VCC超过V(B_IT+)，然后再经过延迟t(BOR)后，POR信号撤销。如果VCC电压上升速率较慢，t(BOR)会相应的延长。芯片掉电过程中，VCC必须降到低于V(B_IT-)之后BOR电路才产生POR信号。这是个迟滞比较功能，V(B_IT+)和V(B_IT-)差值即为迟滞电压Vhys(B_IT-)，通过迟滞比较避免错误产生POR信号。

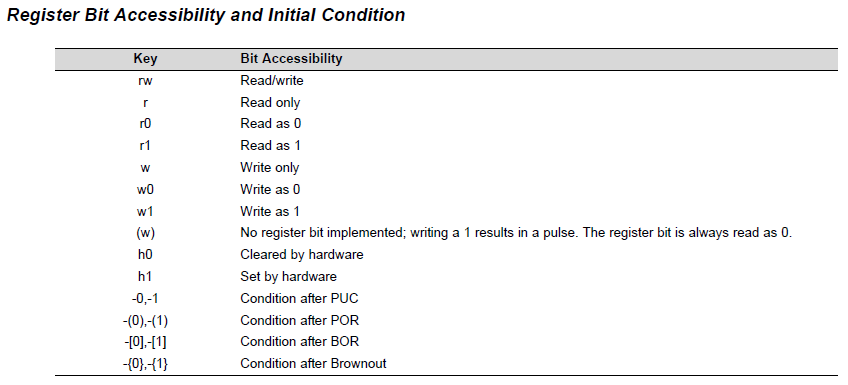

BOR与POR（和PUC）信号一个重要不同之处在于POR和PUC信号不会造成芯片执行启动代码，即程序计数器(PC)会直接载入0xFFFEh地址。另一个重要的不同之处在于BOR、POR和PUC信号系统复位后会导致不同的寄存器初始值，如下表最后4行所示。
图2

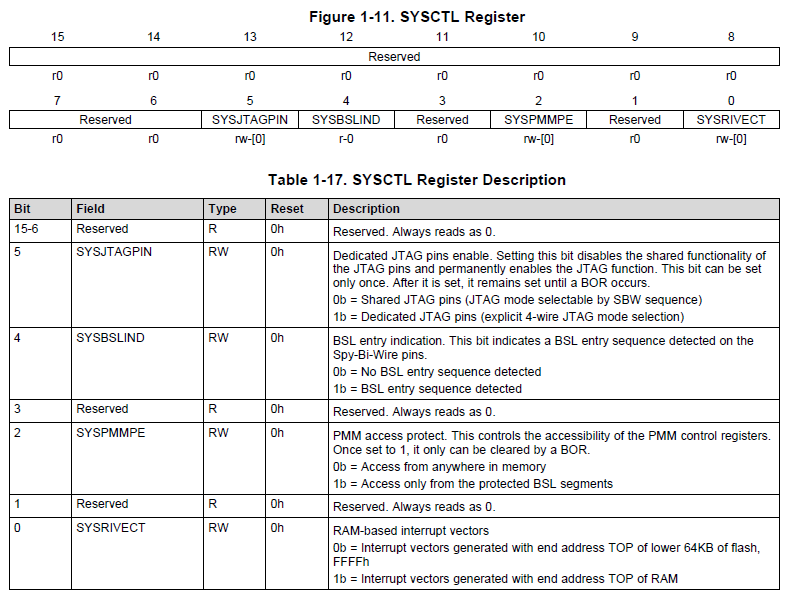

例如SYSCTL寄存器的SYSJTAGPIN、SYSPMMPE和SYSRIVECT位的值保持置1直到系统产生BOR信号。
图3

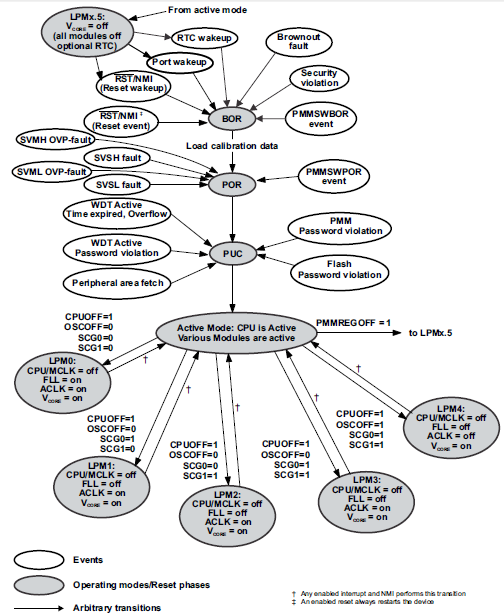

下图用图形方式展示了BOR、POR和PUC的产生条件和三个信号之间的关系。可以看出BOR信号能够产生POR信号，POR信号能够产生PUC信号，但反之不然。
图4
